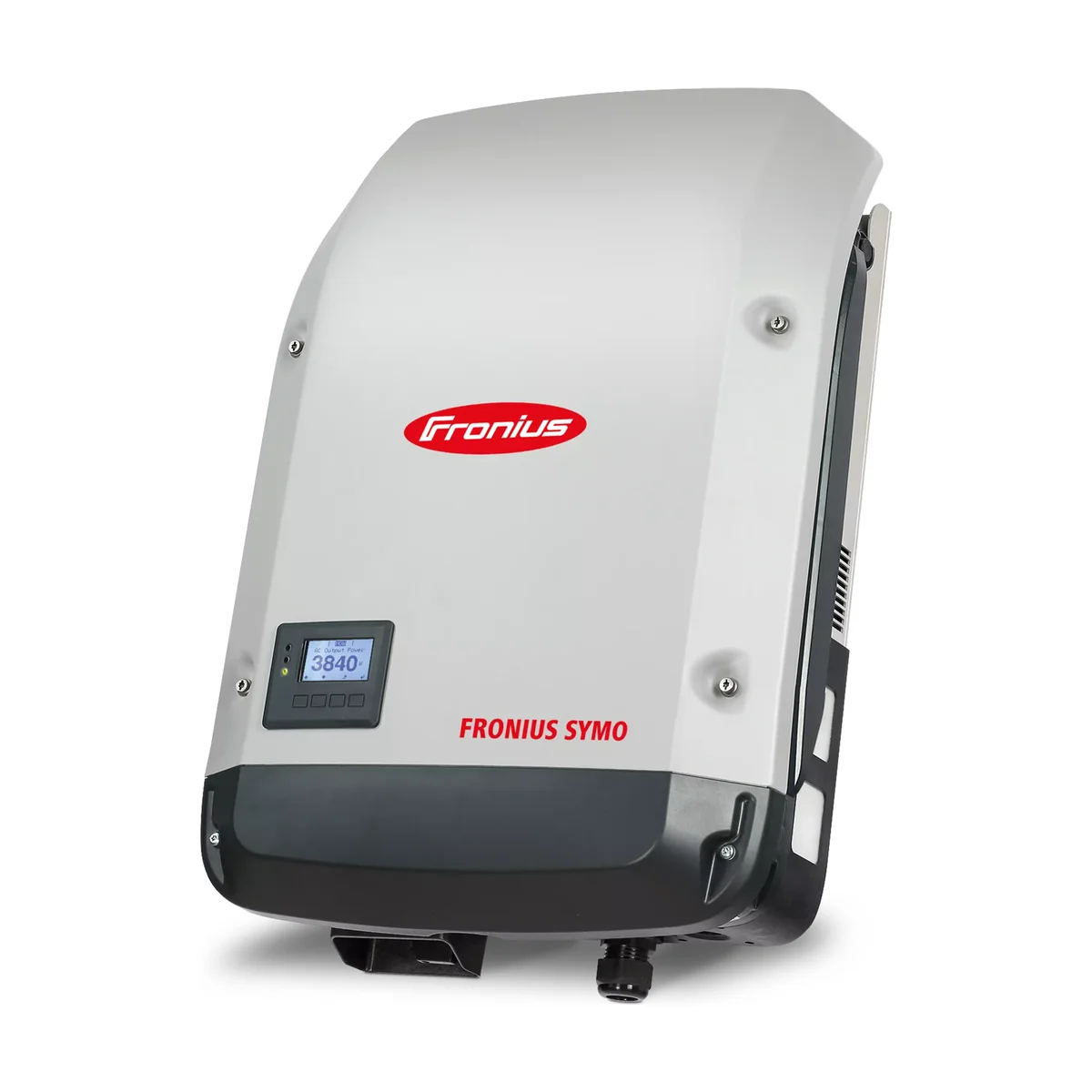

L’onduleur Fronius Symo S Light est un petit onduleur réseau triphasé de 3,0, 3,7 ou 4,5 kW. Il combine le boîtier à un tracker des modèles 3-S et la version « light », livrée sans carte Fronius Datamanager. Il s’adresse surtout aux installateurs qui complètent un parc d’onduleurs Fronius déjà supervisé.
Deux différences avec le Fronius Symo complet
Première différence, le tracker MPP unique : trois connecteurs DC pour un seul champ de panneaux de même orientation, là où le Symo -3-M en offre deux. Seconde différence, l’absence de la carte Datamanager, que Fronius décrit dans son manuel comme la version « sans Fronius Datamanager ». Il reste le port USB, les deux ports RS422 du bus Fronius Solar Net, la sortie de signalisation et l’entrée externe ; il manque le WLAN, l’Ethernet, le datalogger, le RS485 et la connexion directe à Solar.web. Si vous avez besoin de ces fonctions, le Symo S en version complète existe aux mêmes puissances.
Un appareil d'appoint pour un site déjà équipé
Sur un bâtiment qui compte déjà un onduleur Fronius muni d’une carte Datamanager, un Symo S Light relié par le câble Solar Net partage ses données avec lui : un seul accès internet suffit pour tout le site. C’est utile pour ajouter un petit champ de panneaux sur un pan secondaire, un auvent ou une annexe. Pour une maison avec un seul onduleur, nous déconseillons cette version : sans carte, il n’y a ni suivi à distance ni compteur, donc pas de limitation d’injection.
Choisir parmi les trois puissances
La fiche Fronius admet 6,0 kWc de panneaux sur le 3.0-3-S, 7,4 kWc sur le 3.7-3-S et 9,0 kWc sur le 4.5-3-S. La plage MPP commence à 200, 250 ou 300 V selon le modèle et l’injection démarre à 200 V : il faut des chaînes assez longues. Le rendement maximal est de 98,0 % et le rendement européen de 96,2 à 97,0 %.
Boîtier et installation
Les trois modèles partagent le boîtier IP65 de 645 × 431 × 204 mm pour 16,0 kg, posé à l’intérieur ou à l’extérieur entre -25 °C et +60 °C, et le montage SnapINverter en deux temps. Sectionneur DC, mesure d’isolement et protection contre l’inversion de polarité sont intégrés. Nous vérifions avec vous que votre installation existante peut accueillir ce modèle sur son bus Solar Net avant toute commande.
Caractéristiques techniques de l’onduleur Fronius Symo S Light
Par modèle
| Puissance nominale AC | Référence | Puissance PV max. | Plage de tension MPP | Rendement européen |
|---|---|---|---|---|
| 3,0 kW | Symo 3.0-3-S Light | 6,0 kWc | 200 à 800 V | 96,2 % |
| 3,7 kW | Symo 3.7-3-S Light | 7,4 kWc | 250 à 800 V | 96,7 % |
| 4,5 kW | Symo 4.5-3-S Light | 9,0 kWc | 300 à 800 V | 97,0 % |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Raccordement | Triphasé 3~NPE 400/230 V, 50/60 Hz |
| Concept | Sans transformateur |
| Trackers MPP | 1 (3 connecteurs DC) |
| Courant d'entrée max. | 16 A (24 A en court-circuit) |
| Tension d'entrée | 150 à 1 000 V ; nominale 595 V |
| Tension de démarrage | 200 V |
| Rendement max. | 98,0 % |
| Dimensions (H × L × P) | 645 × 431 × 204 mm |
| Poids | 16,0 kg |
| Indice de protection | IP65, intérieur et extérieur |
| Température de fonctionnement | -25 °C à +60 °C |
| Altitude max. | 2 000 m (3 400 m en plage de tension restreinte) |
| Refroidissement | Air régulé |
| Protections | Mesure d'isolement DC, sectionneur DC intégré, protection contre l'inversion de polarité |
| Carte Fronius Datamanager | Non fournie (version light) |
| Communication | USB (datalogging, mise à jour par clé USB), 2 × RS422 Fronius Solar Net, sortie de signalisation (relais sans potentiel), entrée externe ; sans WLAN, Ethernet, datalogger, RS485 ni Solar.web intégré |
| Normes (extrait) | DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727 |
Questions fréquentes
Que signifient « S » et « Light » dans Symo 3.0-3-S Light ?
« S » désigne le modèle à un seul tracker MPP ; « Light » la version livrée sans carte Fronius Datamanager.
Peut-on suivre la production sans la carte ?
Par clé USB, ou via un autre onduleur Fronius équipé d'une carte Datamanager et relié par Solar Net.
Le Symo S Light accepte-t-il une batterie ?
Non, c'est un onduleur réseau sans entrée batterie.
