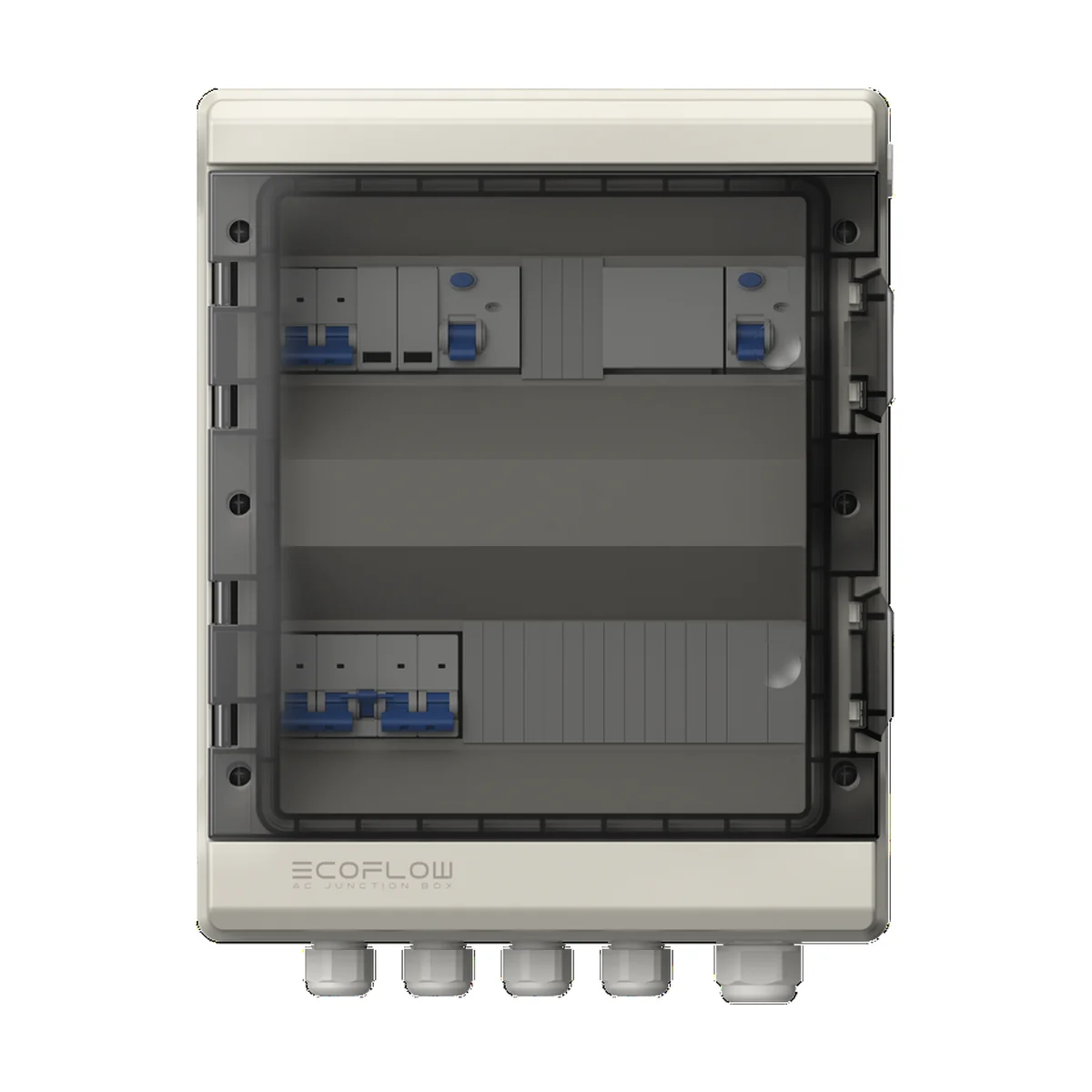

Le coffret AC EcoFlow PowerOcean monophasé (AC Junction Box EF-SD-001) est le coffret de distribution prévu par EcoFlow entre le réseau, l’onduleur PowerOcean monophasé et les circuits que vous voulez garder alimentés pendant une coupure.
En bref : le coffret AC EcoFlow PowerOcean monophasé (EF-SD-001) regroupe dans un boîtier IP40 de 5,1 kg les protections réseau et secours d’un onduleur PowerOcean monophasé, un différentiel de type B, un parafoudre et un bypass manuel. Il fonctionne en 230 V jusqu’à 32 A.
À quoi sert ce coffret ?
Un onduleur hybride avec sortie de secours a deux raccordements alternatifs, que le coffret AC EcoFlow PowerOcean rassemble : côté réseau et côté circuits secourus. Le coffret réunit leurs protections dans un même boîtier : un disjoncteur pour l’arrivée réseau de l’onduleur (INV GRID), un autre pour sa sortie de secours (INV BACKUP), un dispositif différentiel de type B et un parafoudre. Un relais de liaison N-PE travaille avec le système PowerOcean pour assurer la protection contre les courants de fuite côté panneaux et onduleur, y compris lorsque la maison fonctionne isolée du réseau.
Le bypass manuel, une sécurité en cas de panne
En fonctionnement normal, les disjoncteurs de l’onduleur et le différentiel sont fermés et le disjoncteur de bypass ouvert. Si l’onduleur tombe en panne, l’électricien ou vous-même, en suivant la procédure du guide, ouvrez les disjoncteurs de l’onduleur et le différentiel, puis fermez le bypass : les circuits secourus sont alors alimentés directement par le réseau, le temps de la réparation. Votre maison ne reste pas privée de ces circuits à cause d’un onduleur à l’arrêt.
Caractéristiques et limites
Le coffret AC EcoFlow PowerOcean fonctionne en 230 V monophasé, jusqu’à 32 A ; EcoFlow précise que le courant permanent est de 26,1 A tant que la température ambiante ne dépasse pas 30 °C. Son boîtier en polycarbonate et ABS, classé IK10 contre les chocs et IP40, est destiné à l’intérieur (garage, local technique), de -20 °C à +50 °C. Il mesure 302 × 373 × 132 mm pour 5,1 kg. Un rail DIN libre accueille le compteur d’énergie EcoFlow, avec des entrées réservées pour ses câbles de communication et ses tores.
Compatibilité et installation
Le guide EcoFlow liste comme onduleurs compatibles les PowerOcean monophasés de 3 à 6 kW de la série S1. Le coffret se pose au mur et se câble par un électricien qualifié : sections de 6 à 8 mm² pour les liaisons de l’onduleur, mise à la terre obligatoire, travaux hors tension. Le guide d’installation, rédigé en anglais et en français, est joint dans l’onglet « Fiche technique ». Nous l’intégrons à nos installations PowerOcean monophasées avec secours.
Le coffret AC EcoFlow PowerOcean se commande avec un onduleur PowerOcean monophasé et, si vous le souhaitez, son compteur d’énergie. Découvrez nos prestations d’installation de panneaux solaires et nos solutions résidentielles. Pour une question de câblage ou de secours, appelez le 07 69 49 67 57 ou demandez votre devis gratuit.
Caractéristiques techniques du coffret AC EcoFlow PowerOcean
| Coffret AC EcoFlow PowerOcean | Valeur |
|---|---|
| Référence | EF-SD-001 (5013604007) |
| Dimensions | 302 × 373 × 132 mm |
| Poids | 5,1 kg |
| Onduleurs compatibles | EcoFlow PowerOcean monophasé EF HD-P1-3K/3.68K/4.6K/5K/6K-S1 |
| Tension | 230 V CA, L/N + PE, 50/60 Hz |
| Courant max. | 32 A (déclenchement possible en usage prolongé) |
| Courant permanent max. | 26,1 A jusqu'à 30 °C ambiant |
| Protection différentielle | Type B, avec relais de liaison N-PE |
| Disjoncteurs | INV GRID, INV BACKUP, RCCB et disjoncteur de bypass ; courbe C |
| Autres équipements | Parafoudre, contacteur, rail DIN pour le compteur, bornier |
| Catégorie de surtension | III |
| Classe de protection | II |
| Boîtier | Polycarbonate/ABS, IK10 |
| Indice de protection | IP40, intérieur |
| Température de fonctionnement | -20 °C à +50 °C (déclassement au-delà de 30 °C) |
| Normes | IEC/EN 61439-1, IEC/EN 61439-3, CE |
| Pose | Murale |
La fiche technique du fabricant est dans l’onglet « Fiche technique ». Page officielle : EcoFlow. Voir aussi nos onduleurs hybrides, onduleurs monophasés, produits EcoFlow, installation résidentielle.
Questions fréquentes
Avec quels onduleurs le coffret AC EcoFlow PowerOcean fonctionne-t-il ?
Avec les onduleurs EcoFlow PowerOcean monophasés EF HD-P1-3K à 6K-S1, selon le guide d’installation EcoFlow.
Peut-on installer le coffret AC EcoFlow PowerOcean à l’extérieur ?
Non, il est classé IP40 et prévu pour l’intérieur ; il résiste aux chocs (IK10).
Que se passe-t-il si l’onduleur tombe en panne ?
Le disjoncteur de bypass permet d’alimenter directement les circuits secourus par le réseau en attendant la réparation.
Où placer le compteur d’énergie ?
Sur le rail DIN prévu à l’intérieur du coffret, avec des passages réservés pour ses câbles et tores.
