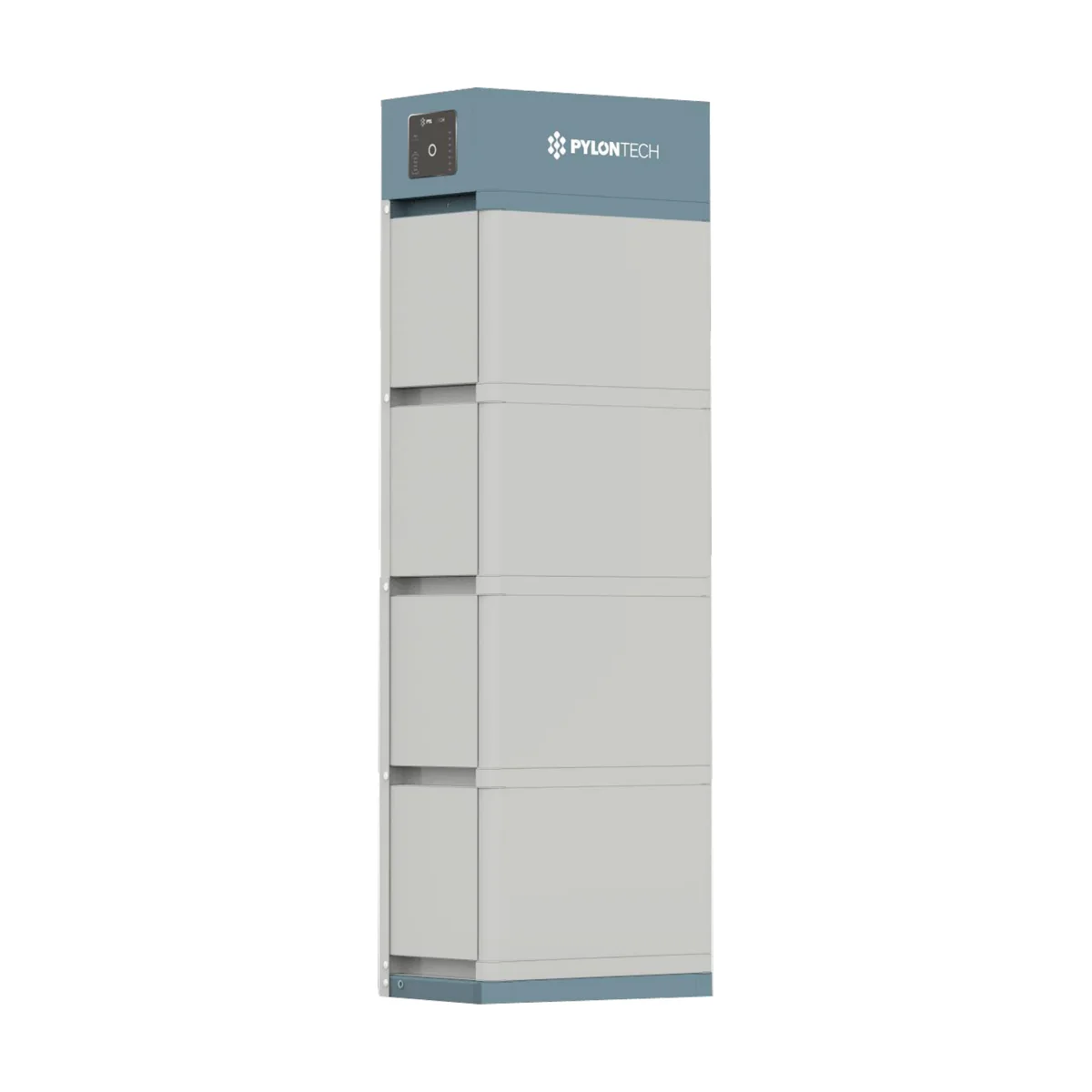

L’unité de contrôle Pylontech FC0500M-40S coiffe chaque tour de batterie Force H2. Elle ne stocke pas d’énergie : elle mesure, protège et commande les modules FH9637M placés dessous, et transmet leur état à l’onduleur.
En bref : l’unité de contrôle Pylontech FC0500M-40S (450 × 296 × 190 mm) gère une Force H2 dont la capacité va de 7,1 à 17,76 kWh (192 à 480 V nominaux) et dialogue en CAN ou Modbus RTU avec l’onduleur hybride. Il en faut une par tour, jusqu’à six tours en parallèle.
À quoi sert l’unité de contrôle Pylontech FC0500M-40S ?
Dans une Force H2, les modules FH9637M stockent l’énergie et l’unité FC0500M-40S la gère : elle autorise la charge et la décharge, surveille tensions et températures et coupe le circuit en cas d’anomalie. Un bouton de démarrage, un interrupteur de puissance et des voyants en façade permettent la mise en marche et la lecture de l’état. La tour accepte 18,5 A en fonctionnement normal et environ 40 A pendant 15 secondes.
Le manuel de la version V2 détaille les seuils que l’unité de contrôle Pylontech FC0500M-40S applique selon le nombre de modules ; le courant « standard » de 7,4 A correspond à l’usage qui ménage le mieux les cellules, et le rendement annoncé est de 96 % :
| Tour Force H2 (version V2) | Tension nominale | Tension haute de charge | Tension basse de décharge |
|---|---|---|---|
| 2 modules, 7,10 kWh | 192 V | 216 V | 174 V |
| 3 modules, 10,65 kWh | 288 V | 324 V | 261 V |
| 4 modules, 14,20 kWh | 384 V | 432 V | 348 V |
Dans quels cas acheter l’unité de contrôle Pylontech FC0500M-40S seule ?
Nos batteries Force H2 complètes incluent déjà l’unité de contrôle. Vendue seule, l’unité de contrôle Pylontech FC0500M-40S sert à remplacer une unité défectueuse, ou à monter une tour supplémentaire à partir de modules FH9637M, pour une installation qui en compte jusqu’à six en parallèle. Dans ce dernier cas, toutes les tours doivent avoir le même nombre de modules.
Pour plusieurs tours, le manuel V2 prévoit un boîtier de couplage : le P-Combiner 3 accepte 50 A en continu (80 A pendant 15 secondes), le P-Combiner 6 100 A (160 A pendant 15 secondes). Le courant réel de l’installation ne doit pas dépasser ces valeurs, même si la somme théorique des tours est plus élevée.
Signalisation, démarrage et versions
Sur la version V2 décrite par le manuel Pylontech, un appui court sur le bouton à LED affiche l’état de la tour pendant 20 secondes ; quatre voyants donnent l’état de charge, chacun valant 25 %. Un appui long de 5 à 10 secondes règle la vitesse de communication RS485 (115 200 ou 9 600 bauds). La mise en marche se fait en maintenant le bouton Start plus de 5 secondes, jusqu’au bip. Si le disjoncteur intégré déclenche après une surintensité, le manuel impose d’attendre plus de 30 minutes avant de le réarmer.
Pylontech a fait évoluer cette unité : la version V2 (FC0500M-40S-V2) intègre une alimentation interne et une communication revue. Pour une réparation, il est préférable de remplacer une unité par la même version ; nous vérifions la référence inscrite sur votre étiquette et la compatibilité avec votre onduleur, qui doit figurer sur la liste haute tension de Pylontech.
Installation
L’unité de contrôle Pylontech FC0500M-40S mesure 450 × 296 × 190 mm et se pose sur le dernier module de la tour ; le socle de 40 mm reçoit le premier module au sol. Pylontech ne publie pas son poids seul : la tour de deux modules pèse 82 kg pour des modules de 35 kg, soit environ 12 kg pour l’unité et le socle. Plage de fonctionnement : 0 à 50 °C ; indice IP55 ; altitude limitée à 2 000 m ; humidité admise de 5 à 95 %. Élément de batterie : TVA de 20 %.
Caractéristiques techniques de l’unité de contrôle Pylontech FC0500M-40S
| Caractéristique | Valeur |
|---|---|
| Référence | FC0500M-40S |
| Dimensions (L × P × H) | 450 × 296 × 190 mm |
| Poids | ≈ 12 kg avec le socle (déduit : tour de 2 modules 82 kg − 2 × 35 kg) |
| Rôle | Unité de contrôle (BMS) de la batterie Force H2 |
| Modules associés | 2 à 5 modules FH9637M de 3,55 kWh (96 V) |
| Capacité par tour | 7,1 à 17,76 kWh |
| Tension nominale du système | 192 à 480 V |
| Courant de charge / décharge | 18,5 A en fonctionnement normal ; 40 à 42 A pendant 15 s |
| Socle | 450 × 296 × 40 mm |
| Communication | CAN / Modbus RTU |
| Température de fonctionnement | 0 à 50 °C |
| Indice de protection (système) | IP55 |
La fiche Force H2 et l’extrait du manuel V2 sont joints dans l’onglet « Fiche technique ». Documents du fabricant : Pylontech. Voir aussi nos batteries solaires, les onduleurs hybrides compatibles, les produits Pylontech et notre installation résidentielle.
Questions fréquentes
L’unité de contrôle Pylontech FC0500M-40S stocke-t-elle de l’énergie ?
Non, c’est le système de gestion de la tour ; l’énergie est dans les modules FH9637M.
Combien de modules peut-elle piloter ?
De deux à cinq modules FH9637M selon la fiche Force H2, soit 7,1 à 17,76 kWh.
Est-elle compatible avec la Force H1 ?
Non : la Force H1 utilise des modules FH48074 de 48 V et sa propre unité de contrôle, de format 600 × 380 mm.
Faut-il une unité de contrôle Pylontech FC0500M-40S par tour ?
Oui, chaque tour Force H2 a la sienne ; plusieurs tours se relient ensuite par un boîtier de couplage P-Combiner.
