La batterie SMA Storage XL Indoor est l’armoire « additionnelle » du système SMA Storage XL : elle ne contient pas d’onduleur. Elle se raccorde au Sunny Tripower Storage X d’un package existant pour augmenter l’énergie disponible, dans le même local technique.
En bref : la batterie SMA Storage XL Indoor existe en 89 kWh (CS-89-IN-30, 941 kg) et 197 kWh (CS-197-IN-30, 1 797 kg), en cellules LFP, livrée prémontée, IP20, refroidie par air. Pilotée par un Sunny Tripower Storage X 30 ou 50, elle se couple jusqu’à 4 systèmes, avec 8 500 cycles garantis.
Étendre un stockage commercial existant
Un site équipé d’un SMA Storage XL Package qui manque d’autonomie n’a pas besoin de tout remplacer : on ajoute une armoire. SMA indique une mise en parallèle jusqu’à 4 systèmes. La version 89 kWh sert aux petites extensions, la version 197 kWh double ou triple l’énergie stockée. Le nombre d’armoires par onduleur et leur combinaison se valident à l’étude, selon la configuration retenue par SMA.
Dans les packages intérieurs SMA, l’armoire de 89 kWh s’associe à un Sunny Tripower Storage X de 30 kW (STPS30-20) ou de 50 kW (STPS50-20), et celle de 197 kWh au modèle de 50 kW. L’onduleur, certifié EN 50549-1 par Bureau Veritas, assure la gestion d’énergie : autoconsommation, écrêtage des pointes, plages horaires et usages combinés, avec le suivi dans le Sunny Portal powered by ennexOS. Un compteur SMA Commercial Energy Meter, commandé à part, est indispensable au fonctionnement.
Deux formats de batterie SMA Storage XL Indoor

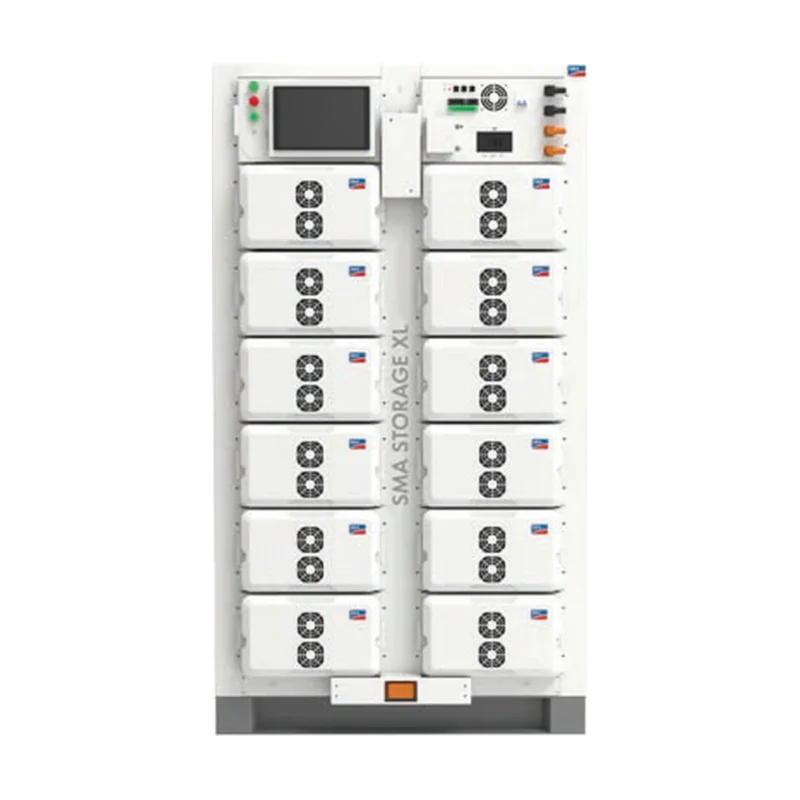

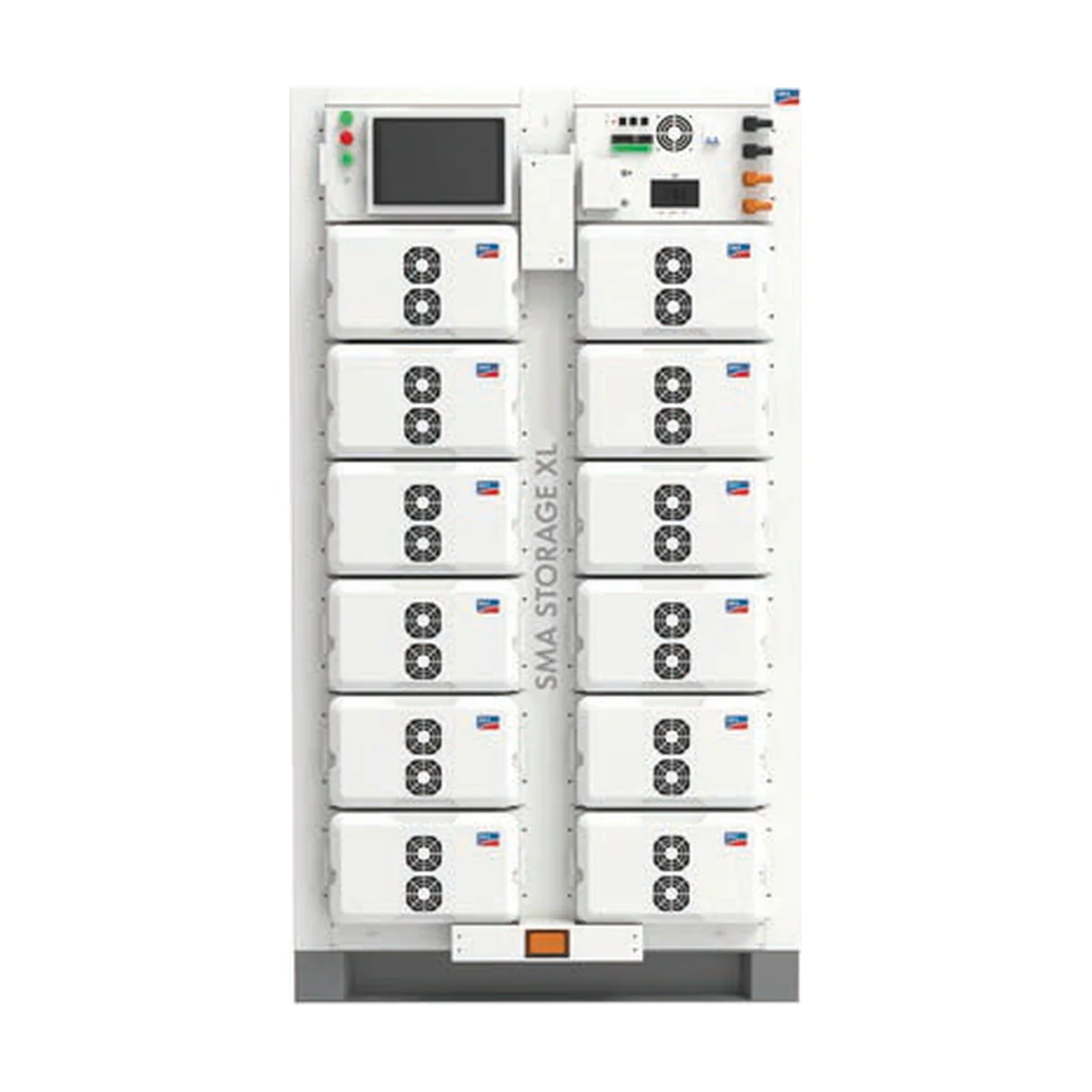

La CS-89-IN-30 mesure 597 × 2 058 × 960 mm pour 941 kg, avec une tension nominale de 320 V. La CS-197-IN-30, à deux colonnes de modules, mesure 1 147 × 2 058 × 994 mm pour 1 797 kg et travaille sous 704 V. Toutes deux sont refroidies par air et demandent une alimentation auxiliaire monophasée de 1,5 kW. Elles arrivent prémontées : aucun module n’est à assembler sur place.
Ce montage en usine a une contrepartie : l’armoire n’est pas conçue pour être démontée en éléments séparés. Le passage des portes, l’accès au local et le chemin de manutention se vérifient donc avant la commande, avec les cotes ci-dessus. L’armoire de 89 kWh, large de 597 mm, passe là où celle de 197 kWh, large de 1 147 mm, demande une ouverture double.
Conditions d’installation de la batterie SMA Storage XL Indoor
Classées IP20, les armoires intérieures se placent dans un local fermé, à l’abri de l’eau et de la poussière, entre 0 et 55 °C, sous 95 % d’humidité sans condensation et à moins de 2 000 m d’altitude. Il faut prévoir un sol qui supporte près d’une à deux tonnes, un accès pour le transpalette et une ventilation suffisante. Le bruit annoncé reste sous 75 dB. Pour un site extérieur, la batterie SMA Storage XL Outdoor, climatisée et IP55, prend le relais.
Durée de vie et garantie
Les cellules lithium fer phosphate supportent un débit de 6,5 MWh par kWh installé, soit 8 500 cycles garantis selon les conditions SMA, avec un rendement de batterie jusqu’à 98 % et un régime maximal de 1C. La garantie de capacité est de 10 ans après enregistrement de l’installation. La batterie SMA Storage XL Indoor se met à jour à distance par l’onduleur et accepte la télémaintenance. Une batterie est soumise à une TVA de 20 %.
Caractéristiques techniques de la batterie SMA Storage XL Indoor
Par modèle
| Énergie utile | Référence | Tension nominale | Plage de tension | Dimensions (L × H × P) | Poids |
|---|---|---|---|---|---|
| 89 kWh | CS-89-IN-30 | 320 V | 280 à 360 V | 597 × 2 058 × 960 mm | 941 kg |
| 197 kWh | CS-197-IN-30 | 704 V | 616 à 792 V | 1 147 × 2 058 × 994 mm | 1 797 kg |
Commun à toute la gamme
| Caractéristique | Valeur |
|---|---|
| Rôle | Armoire batterie seule, sans onduleur, pour étendre un SMA Storage XL |
| Installation | Intérieur, IP20, 0 °C à +55 °C |
| Refroidissement | Air actif |
| Alimentation auxiliaire (AUX IN) | 1,5 kW monophasé |
| Cellules | Lithium fer phosphate (LFP), C-rate max. 1C |
| Débit énergétique / cycles garantis | 6,5 MWh/kWh, 8 500 cycles (conditions de garantie SMA) |
| Rendement de la batterie | Jusqu’à 98 % |
| Mise en parallèle | Jusqu’à 4 systèmes |
| Bruit | < 75 dB |
| Altitude max. | 2 000 m |
| Livraison | Armoire entièrement prémontée en usine |
| Onduleur compatible | Sunny Tripower Storage X 30 / 50 (STPS30-20, STPS50-20), non inclus |
| Certificats | IEC 61000, IEC 62619, UN 38.3, IEC 62477, IEC 60730, VDE 2510, IEC 63056 |
| Garantie | 10 ans sur la capacité, après enregistrement (conditions SMA) |
La fiche SMA Storage XL (CSSX-30-DS-fr-12) est consultable dans l’onglet « Fiche technique ». Page officielle : SMA. Voir aussi nos batteries solaires, nos onduleurs triphasés, la marque produits SMA et notre page calcul de production.
Questions fréquentes
La batterie SMA Storage XL Indoor contient-elle un onduleur ?
Non. Elle se raccorde à un Sunny Tripower Storage X 30 ou 50, vendu avec les packages Storage XL.
Peut-on installer la batterie SMA Storage XL Indoor à l’extérieur ?
Non, elle est IP20. Les armoires Outdoor de 107 et 197 kWh sont prévues pour l’extérieur.
Combien de batteries SMA Storage XL Indoor peut-on associer ?
Jusqu’à 4 systèmes en parallèle d’après la fiche SMA ; la configuration exacte se valide à l’étude.
Faut-il un compteur d’énergie avec la batterie SMA Storage XL Indoor ?
Oui : SMA impose un compteur Commercial Energy Meter (200 A ou 600 A) ou un analyseur Janitza, non fourni avec l’armoire.
