La batterie SMA Storage M module STM-BM-4.09-10 est l’élément de stockage de la tour SMA Storage M. Seul, il ne fonctionne pas : il se place sous un système de gestion STM-BMS-10, avec au moins deux autres modules identiques, pour former une batterie de 12,3 kWh ou plus.
En bref : chaque élément de batterie SMA Storage M module apporte environ 4,09 kWh utiles en LFP, pour 530 × 133 × 405 mm et 35,8 kg. De 3 à 12 modules s’empilent sans câble sous un BMS STM-BMS-10, de 12,3 à 49,1 kWh par tour, avec les onduleurs Sunny Tripower Hybrid X et Sunny Boy Smart Energy.
À quoi sert la batterie SMA Storage M module vendue seule ?
Deux cas se présentent. Vous possédez déjà une tour Storage M et vous voulez augmenter sa capacité : chaque module ajoute 4,09 kWh, jusqu’à 12 modules par tour. Ou vous composez la tour élément par élément : un BMS plus le nombre de modules voulu. SMA précise que l’extension doit se faire dans les deux ans qui suivent la première mise en service ; au-delà, mieux vaut nous consulter.
La clé de commande SMA est simple : un STM-BMS-10 plus trois modules donne la Storage M 12.3, plus cinq la Storage M 20.5, plus neuf la Storage M 36.9, plus douze la Storage M 49.1. La tour gagne 133 mm de hauteur à chaque élément de batterie SMA Storage M module ajouté.

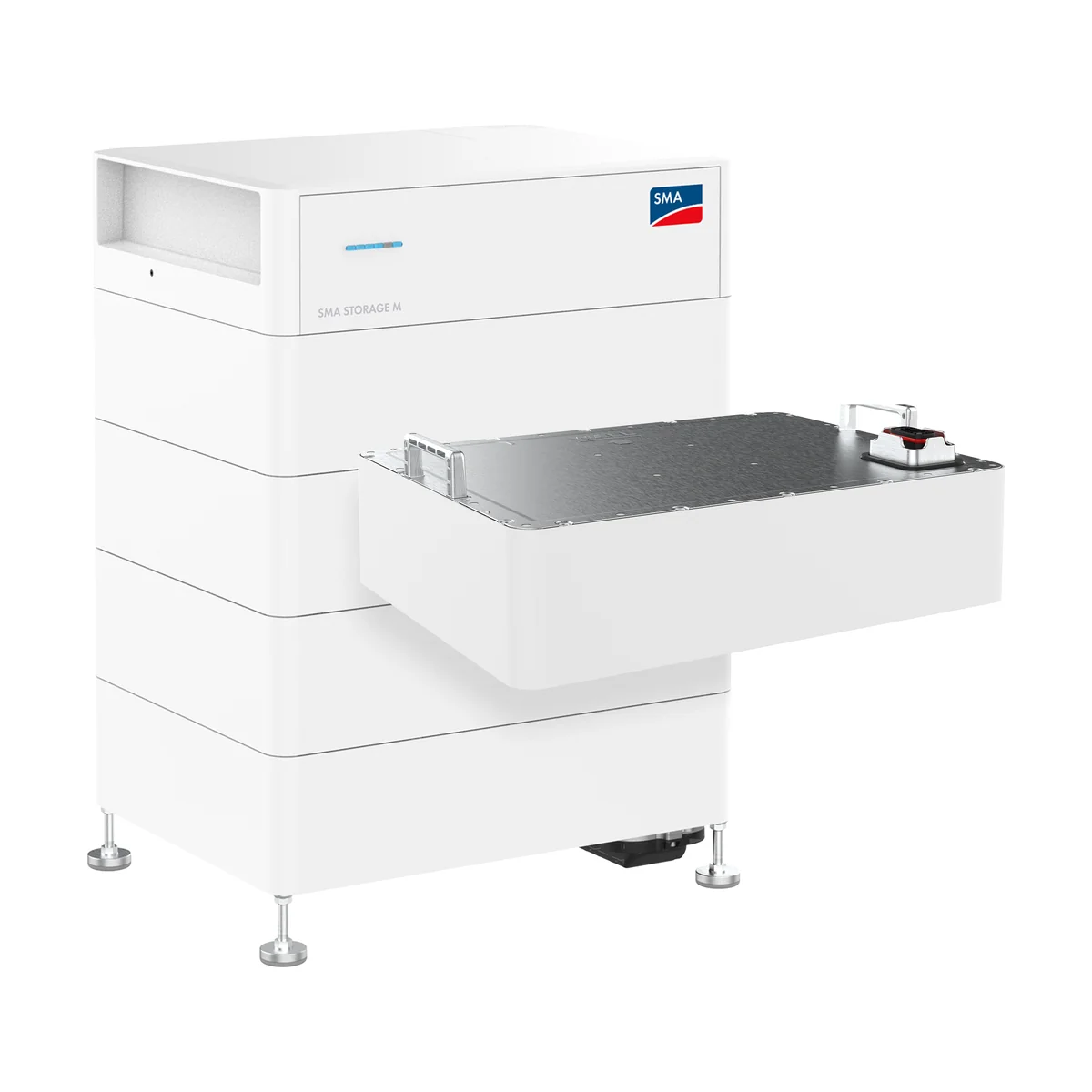

Un module conçu pour s’empiler
Le boîtier mesure 530 × 133 × 405 mm et pèse 35,8 kg : il se porte à deux sans difficulté. Les modules s’emboîtent verticalement et se raccordent entre eux par contact, sans câble interne à tirer. Une fois la tour refermée, le BMS détecte automatiquement le nouveau module et la tension nominale de la batterie augmente de 57,6 V par module (172,8 V à 3 modules, 691,2 V à 12).
| Tour Storage M | Modules | Capacité utile | Tension nominale | Hauteur | Poids |
|---|---|---|---|---|---|
| 12.3 | 3 | 12,28 kWh | 172,8 V | 605,5 mm | 120 kg |
| 20.5 | 5 | 20,47 kWh | 288 V | 871,5 mm | 191,6 kg |
| 28.7 | 7 | 28,65 kWh | 403,2 V | 1 137,5 mm | 263,2 kg |
| 36.9 | 9 | 36,84 kWh | 518,4 V | 1 403,5 mm | 334,8 kg |
| 49.1 | 12 | 49,12 kWh | 691,2 V | 1 802,5 mm | 442,2 kg |
Combien de modules selon votre onduleur ?
La capacité maximale dépend de l’onduleur hybride SMA qui pilote la batterie : jusqu’à 9 modules (36,9 kWh) avec un Sunny Tripower Hybrid X 5 à 15, jusqu’à 12 (49,1 kWh) avec un Sunny Tripower Hybrid X 20 à 30, et environ 7 avec le Sunny Boy Smart Energy monophasé. Avant d’ajouter des modules, nous vérifions la capacité déjà installée et le modèle d’onduleur pour ne pas dépasser la limite fixée par SMA.
Le courant de charge et de décharge de la tour atteint 50 A avec un Sunny Tripower Hybrid X et 30 A avec un Sunny Boy Smart Energy. Le raccordement continu se fait en MC4 Evo 2, la communication en CAN par prise RJ45.
Robustesse et sécurité de la batterie SMA Storage M module
Les cellules lithium fer phosphate sont réputées stables thermiquement et conçues pour un cycle de charge par jour, voire davantage avec un tarif variable. La tour assemblée est classée IP66 et fonctionne de -20 °C à +50 °C, avec un optimum entre 15 et 30 °C et un refroidissement naturel, sans ventilateur, jusqu’à 3 000 m d’altitude. Le module est certifié UN 38.3 pour le transport et IEC 62619 pour la sécurité des batteries stationnaires. Avant pose, la batterie SMA Storage M module se stocke au plus six mois entre -20 et 45 °C. Une batterie solaire est soumise à une TVA de 20 %.
Caractéristiques techniques de la batterie SMA Storage M module
| Caractéristique | Valeur |
|---|---|
| Modèle | STM-BM-4.09-10 |
| Capacité utile du module | 4,09 kWh (environ) |
| Dimensions (L × H × P) | 530 × 133 × 405 mm |
| Poids | 35,8 kg |
| Rôle | Module de stockage à empiler dans une tour SMA Storage M |
| Chimie | Lithium fer phosphate (LFP) |
| Nombre par tour | 3 à 12 modules sous un BMS STM-BMS-10 (12,3 à 49,1 kWh) |
| Liaison entre modules | Par empilement, sans câble interne |
| Indice de protection | IP66 |
| Température ambiante | -20 °C à +50 °C |
| Rendement aller-retour (tour) | 93,5 % à 0,2 C |
| Certificats | CE, UN 38.3, IEC 62619, IEC 62477, VDE 2510-50 |
| Garantie | 2 ans, 10 ans après enregistrement (conditions SMA) |
La fiche SMA Storage M (version 09/2026) figure dans l’onglet « Fiche technique ». Page officielle : SMA. Voir aussi le rayon batteries solaires, les onduleurs hybrides, tous les produits SMA et notre installation résidentielle.
Questions fréquentes
La batterie SMA Storage M module fonctionne-t-elle seule ?
Non, il lui faut le système de gestion STM-BMS-10 et au moins deux autres modules, soit 3 modules minimum par tour.
Combien pèse un module ?
35,8 kg pour 530 × 133 × 405 mm, d’après la fiche SMA.
Peut-on mélanger la batterie SMA Storage M module avec la SMA Home Storage ?
Non, la Home Storage a ses propres modules ; le STM-BM-4.09-10 est réservé à la tour Storage M.
Combien de modules faut-il pour environ 20 kWh ?
Cinq modules sous un BMS forment la version Storage M 20.5, soit 20,47 kWh utiles d’après la fiche SMA.
Jusqu’à quand peut-on ajouter une batterie SMA Storage M module ?
SMA prévoit l’extension dans les deux ans qui suivent la première mise en service.
