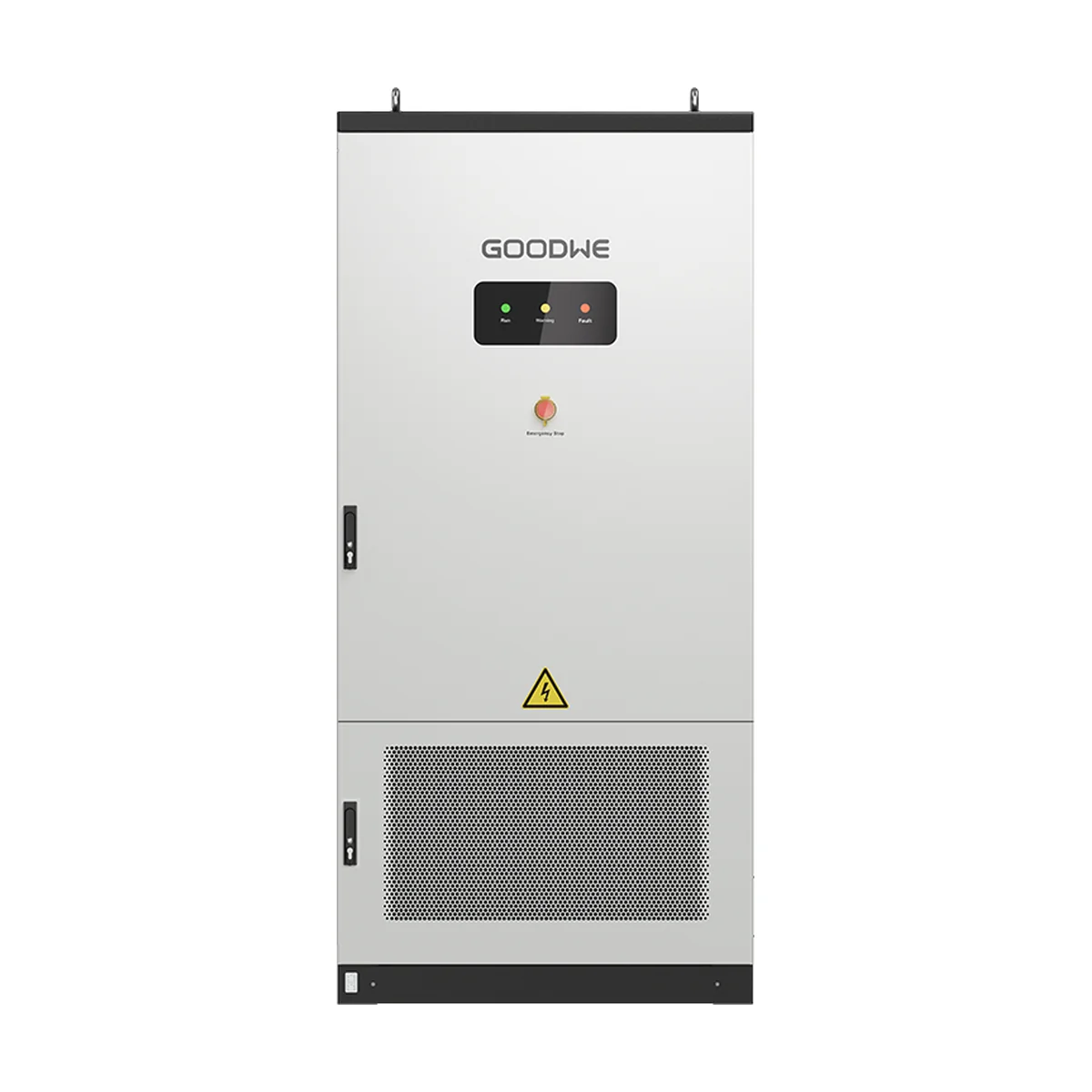

La batterie GoodWe ESA 125/261 réunit dans une armoire de 1 050 × 2 250 × 1 400 mm tout ce qu’il faut pour stocker l’énergie d’un site professionnel : batteries, convertisseur de puissance, système de gestion de batterie et gestion d’énergie. Elle se raccorde en triphasé 230/400 V.
En bref : la batterie GoodWe ESA 125/261 stocke 261,25 kWh en LFP (cinq packs de 52,25 kWh) et restitue 125 kW, jusqu’à 137,5 kVA, depuis une armoire extérieure IP54 à refroidissement liquide de 2 580 kg. Jusqu’à 20 armoires se couplent, soit 2,5 MW et 5,22 MWh, pour les sites commerciaux et industriels.
Un système complet dans une armoire
Dans la batterie GoodWe ESA 125/261, cinq packs de 52,25 kWh à cellules LFP de 314 Ah forment 261,25 kWh sous 832 V. Le convertisseur intégré délivre 125 kW nominaux et jusqu’à 137,5 kVA à 400 V, avec un rendement de 98,6 %. Le rendement global du système atteint 92,0 %. Le refroidissement est hybride : liquide pour les packs, ventilation pour le convertisseur. L’armoire IP54, en classe anticorrosion C4, pèse 2 580 kg.
Côté batterie, la fiche GoodWe indique 188 A en continu et 198,5 A au maximum, soit un régime de 0,5P : la batterie GoodWe ESA 125/261 se charge ou se décharge en deux heures environ à pleine puissance. Côté réseau, le courant nominal atteint 180,4 A sous 400 V, avec un facteur de puissance réglable de 0,8 inductif à 0,8 capacitif et un taux d’harmoniques inférieur à 3 %. La gestion thermique descend au niveau de la cellule.
Usages de la batterie GoodWe ESA 125/261 sur un site professionnel
L’EMS intégré gère l’autoconsommation de la production solaire, l’écrêtage des pointes et le déplacement de consommation vers les heures creuses. La batterie GoodWe ESA 125/261 fonctionne en parallèle avec des onduleurs photovoltaïques réseau existants. Avec le futur boîtier STS de GoodWe, elle pourra fonctionner hors réseau en formation de réseau, avec la fonction de générateur synchrone virtuel (VSG).
Jusqu’à 20 armoires se raccordent en parallèle, soit 2,5 MW et 5,22 MWh. GoodWe met en avant le diagnostic des batteries par IA, la surveillance de l’humidité de chaque pack avec déshumidification automatique et la coordination entre convertisseur, BMS et EMS développés par le fabricant. Le pilotage se fait en Modbus TCP ou RTU, ou par WLAN et application.
Sécurité, conformité et conditions d’implantation
La protection incendie associe aérosol et extinction à eau, avec ventilateur et panneaux antidéflagrants en option. Le convertisseur est certifié par TÜV Rheinland selon EN 50549-1 et EN 50549-10. Nous menons avec vous l’étude d’implantation (dalle, grutage, distances), le dimensionnement selon vos courbes de charge et le dossier de raccordement. Les batteries sont soumises à une TVA de 20 %.
La batterie GoodWe ESA 125/261 intègre les protections contre l’inversion de polarité batterie, l’îlotage, les surintensités et courts-circuits côté alternatif, ainsi qu’un parafoudre de type II. Plage d’humidité : 10 à 95 % ; altitude : 4 000 m au plus, avec une puissance réduite passé 2 000 m ; bruit : 70 dB au maximum. Avant mise en service, elle se stocke un mois entre -20 et 45 °C, ou un an entre 0 et 35 °C. Sa topologie est sans isolement galvanique.
Caractéristiques techniques de la batterie GoodWe ESA 125/261
| Caractéristique | Valeur |
|---|---|
| Capacité / puissance | 261,25 kWh, 125 kW |
| Référence | GW125/261-ESA-LCN-G10 |
| Chimie | Lithium fer phosphate (LiFePO4), cellules 314 Ah, 5 packs de 52,25 kWh |
| Énergie utilisable | 261,25 kWh (profondeur de décharge 90 à 100 %, 90 % recommandé) |
| Tension nominale | 832 V |
| Plage de tension | 676 à 936 V |
| Courant batterie | 188 A en continu ; 198,5 A max. (0,5P) |
| Convertisseur intégré | 125 kW nominal, 137,5 kVA max. à 400 V, triphasé 3L/N/PE 230/400 V |
| Rendement | 98,6 % (convertisseur), 92,0 % (système) |
| Hors réseau | Formation de réseau et VSG avec le futur boîtier STS GoodWe |
| Bascule charge / décharge | < 60 ms |
| Refroidissement | Liquide (packs), ventilation (convertisseur) |
| Indice de protection | IP54, anticorrosion C4 (C5 en option) |
| Sécurité incendie | Aérosol et extinction à eau, ventilateur et panneaux antidéflagrants en option |
| Température de fonctionnement | -25 °C à +55 °C (réduction de puissance dès 45 °C) |
| Poids | 2 580 kg |
| Dimensions (l × H × P) | 1 050 × 2 250 × 1 400 mm |
| Communication | LED, WLAN + application ; Modbus TCP, Modbus RTU |
| Extension | Jusqu’à 20 armoires en parallèle (2,5 MW / 5,22 MWh) |
| Norme réseau | EN 50549-1 et EN 50549-10 (certificat TÜV Rheinland) |
La fiche GoodWe ESA (version EMEA) est jointe dans l’onglet « Fiche technique ». Page officielle : GoodWe. Pages utiles : nos batteries solaires, nos onduleurs hybrides, les onduleurs triphasés et les produits GoodWe.
Questions fréquentes
La batterie GoodWe ESA 125/261 a-t-elle besoin d’un onduleur séparé ?
Non pour la batterie : le convertisseur de 125 kW est intégré. Elle fonctionne en parallèle avec vos onduleurs photovoltaïques réseau.
Peut-on installer plusieurs armoires ?
Oui, jusqu’à 20 en parallèle, soit 2,5 MW et 5,22 MWh.
Fonctionne-t-elle pendant une coupure du réseau ?
Le fonctionnement hors réseau est prévu avec le boîtier STS de GoodWe, annoncé par le fabricant.
Quelle TVA s’applique ?
La batterie GoodWe ESA 125/261 relève d’une TVA de 20 %, comme toutes les batteries.
